- 产品名称：YGC-F46R,YGC-HBR硅橡胶柔性电缆
- 浏览：
- 添加时间：2015-04-08 17:15:17
- 推荐度：
产品介绍：
YGC-F46R,YGC-HBR硅橡胶柔性耐高温电缆
1.执行标准：
Q/ILXD-13-2005
2.用途
适用于发电、冶金、化工、港口、以及矿山等恶劣环境作移动电器设备之间电器连接，同样适用于固定场合。
3.使用特性
(1)工作温度：长期工作温度不超过180℃
(2)额定电压U0/U：600/1000V
(3)***低环境温度：固定敷设-60℃
非固定敷设—20℃
(4)***小弯曲半径：弯曲半径不小于电缆外径的4倍
4.主要技术指标：
| 标称截面mm2 | 20℃时导体电阻不大于Ω/km | 技术指标 | ||||
| 20℃时绝缘电阻不小于MW/KΩ | 耐热试验 | 试验电压 | ||||
| 不镀锡 | 不镀锡 | |||||
| 4.0 | 4.95 | 5.09 | 50 | 电缆经受200℃±2℃加热时间为120h的耐热试验，冷却4h后，绝缘层表面没有目力可见裂纹 | 交流50Hz3500V 电压试验5min不击穿 |
|
| 6.0 | 3.30 | 3.39 | ||||
| 10.0 | 1.91 | 1.95 | ||||
| 16.0 | 1.21 | 1.24 | ||||
| 25.0 | 0.780 | 0.795 | ||||
| 35.0 | 0.554 | 0.565 | ||||
| 50.0 | 0.386 | 0.393 | ||||
| 70.0 | 0.272 | 0.277 | 35 | |||
| 95.0 | 0.206 | 0.210 | ||||
| 阻燃性 | 阻燃电缆符合GBl2666．5—90氧指数大于28高于B类要求 | |||||

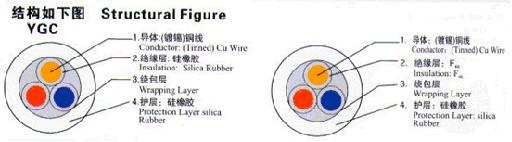

硅橡胶耐高温电缆结构图
型号和名称:
| 型号 | 名称 |
| YGC | 铜芯硅橡胶绝缘及护套软电缆 |
| YGC-F46R | 铜芯聚全氟丙烯绝缘硅橡胶护套软电缆 |
| YGC-HBR | 铜芯高温硅橡胶软电缆 |
使用特性及主要技术性能指标:
① 额定电压U0/U为0.6/1kV.
②电缆长期工作温度为-60℃-180℃
③导体直流电阻符合GB3956的规定。
④电缆的***小弯曲半径应不小于电缆外径的6倍。
⑤电缆具有耐高温、耐低温、柔软、耐腐蚀等优点。
⑥ 电缆经过3.5kV/5min工频耐电压试验不击穿

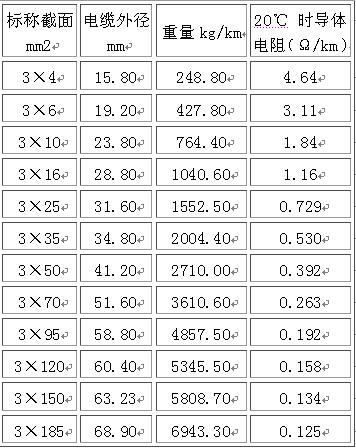

规格及参考数据:
