产品介绍：

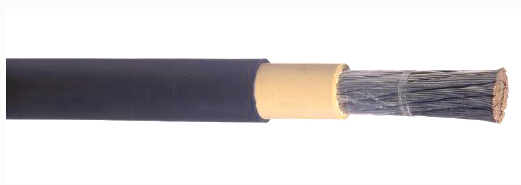

橡皮绝缘丁腈护套引接线
JBQ橡皮绝缘丁腈护套引接线（JB6213）
1.用途
该型号产品为交流额定电压1140V及以下的B级绝缘电机、电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电线。
电压等级：500V, 1000V, 3000V，6000V
2.型号及名称
JBQ （JXN）橡皮绝缘丁腈护套引接线，JBF（JXF）铜芯丁腈聚氯乙烯复合物绝缘引接线。
3.产品结构及参考数据
（1）。镀锡铜导体 （2）。融离层（如果有的话） （3）。橡皮绝缘屋 （4）。丁腈橡皮护套层（注：本产品可根据用户需要制成黑、白、绿和红等多种颜色，色泽鲜明、持久）
JBQ型500V
| 导线标称截面 | 导电线芯结构 | 绝缘标称厚度 | 护套标称厚度 | 电缆***大外径 | 电缆参考重量 | 20℃导体电阻(Ω/KM) | |
| 单根线数 | 单线直径 | ||||||
| 0.5 | 28 | 0.15 | 0.6 | 0.8 | 4.3 | 20 | 38.5 |
| 0.75 | 42 | 0.15 | 0.6 | 0.8 | 4.5 | 24 | 25.7 |
| 1.0 | 32 | 0.20 | 0.6 | 0.8 | 4.7 | 28 | 18.9 |
| 1.5 | 48 | 0.20 | 0.6 | 0.8 | 5.0 | 35 | 12.6 |
| 2.5 | 19 | 0.41 | 0.8 | 1.0 | 6.2 | 57 | 7.59 |
| 4 | 19 | 0.52 | 0.8 | 1.0 | 6.8 | 76 | 4.54 |
| 6 | 19 | 0.64 | 0.8 | 1.0 | 7.5 | 100 | 3.00 |
| 10 | 49 | 0.52 | 1.0 | 1.2 | 10.0 | 178 | 1.78 |
| 16 | 49 | 0.64 | 1.0 | 1.2 | 11.2 | 243 | 1.18 |
| 25 | 98 | 0.58 | 1.0 | 1.4 | 13.7 | 372 | 0.716 |
| 35 | 133 | 0.58 | 1.0 | 1.4 | 14.9 | 471 | 0.528 |
| 50 | 133 | 0.68 | 1.2 | 1.6 | 17.1 | 647 | 0.384 |
| 70 | 189 | 0.68 | 1.2 | 1.6 | 19.6 | 876 | 0.270 |
| 95 | 259 | 0.68 | 1.4 | 1.6 | 21.9 | 1160 | 0.197 |
| 120 | 259 | 0.76 | 1.6 | 1.8 | 24.6 | 1451 | 0.158 |
| 150 | 320 | 0.76 | 1.8 | 2.2 | 29 | 1911.5 | 0.132 |
| 185 | 395 | 0.76 | 1.8 | 2.2 | 32 | 2268.65 | 0.108 |
| 240 | 513 | 0.76 | 2.2 | 3 | 35 | 3010 | 0.0817 |
| 300 | 641 | 0.76 | 2.4 | 3.5 | 38 | 3770 | 0.0654 |
JBQ型1140V
| 导线标称截面 | 导电线芯结构 | 绝缘标称厚度 | 护套标称厚度 | 电缆***大外径 | 电缆参考重量 | 20℃导体电阻(Ω/KM) | |
| 单根线数 | 单线直径 | ||||||
| 0.5 | 28 | 0.15 | 0.6 | 0.8 | 4.3 | 20 | 38.5 |
| 0.75 | 42 | 0.15 | 0.6 | 0.8 | 4.5 | 24 | 25.7 |
| 1.0 | 32 | 0.20 | 0.6 | 0.8 | 4.7 | 28 | 18.9 |
| 1.5 | 48 | 0.20 | 0.6 | 0.8 | 5.0 | 35 | 12.6 |
| 2.5 | 19 | 0.41 | 0.8 | 1.0 | 6.2 | 57 | 7.59 |
| 4 | 19 | 0.52 | 0.8 | 1.0 | 6.8 | 76 | 4.54 |
| 6 | 19 | 0.64 | 0.8 | 1.0 | 7.5 | 100 | 3.00 |
| 10 | 49 | 0.52 | 1.0 | 1.2 | 10.0 | 178 | 1.78 |
| 16 | 49 | 0.64 | 1.0 | 1.2 | 11.2 | 243 | 1.18 |
| 25 | 98 | 0.58 | 1.0 | 1.4 | 13.7 | 372 | 0.716 |
| 35 | 133 | 0.58 | 1.0 | 1.4 | 14.9 | 471 | 0.528 |
| 50 | 133 | 0.68 | 1.2 | 1.6 | 17.1 | 647 | 0.384 |
| 70 | 189 | 0.68 | 1.2 | 1.6 | 19.6 | 876 | 0.270 |
| 95 | 259 | 0.68 | 1.4 | 1.6 | 21.9 | 1160 | 0.197 |
| 120 | 259 | 0.76 | 1.6 | 1.8 | 24.6 | 1451 | 0.158 |
| 150 | 320 | 0.76 | 1.8 | 2.2 | 29 | 1911.5 | 0.132 |
| 185 | 395 | 0.76 | 1.8 | 2.2 | 32 | 2268.65 | 0.108 |
| 240 | 513 | 0.76 | 2.2 | 3 | 35 | 3010 | 0.0817 |
| 300 | 641 | 0.76 | 2.4 | 3.5 | 38 | 3770 | 0.0654 |
